Echelle de bord (2)

Le 01/02/2022

Dans Aménagements et accastillage

Texte et photos: VAP



Après la théorie, la mise en application….

Nous envisageons un « périple » en Méditerranée l’été prochain et sommes en cours de préparation du bateau. Diverses choses doivent être effectuées, et parmi elles, la réalisation d’une échelle de bord qui nous permettra de profiter de la température agréable de la Grande Bleue.

Le point de départ a été le « plan » et l’exemple paru sur le site de VAP ici : Echelle de bord

Après réflexion, il nous a paru judicieux d’adapter l’échelle proposée en lui ajoutant une marche, des points de prise en main pour pouvoir la saisir lorsqu’on se trouve dans l’eau. L’échelle terminée aura une longueur de 80 cm environ.

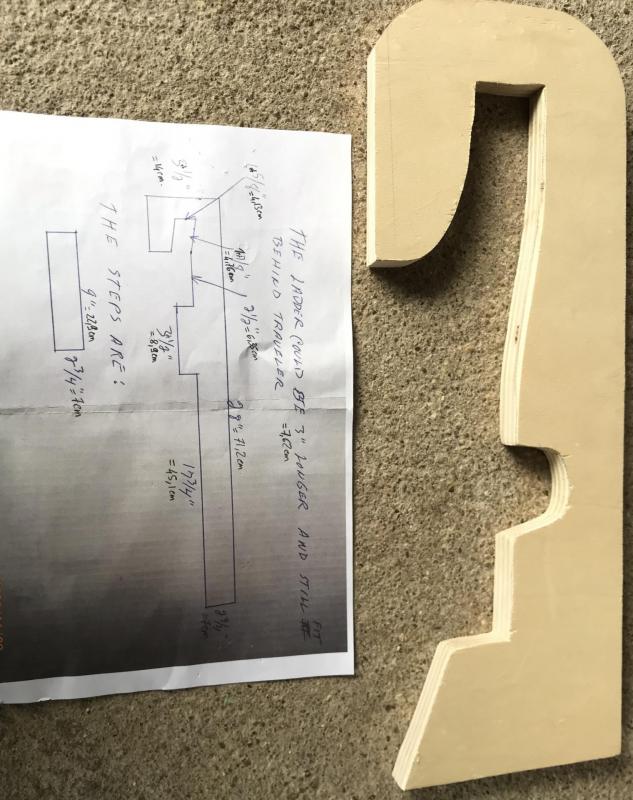

Un plan grossier a d’abord été réalisé puis reporté sur du CP intérieur usuel afin de vérifier la bonne adaptation des formes tracées. Tempimageo2e48k













Une fois les imperfections corrigées, le tracé a été effectué sur du CP marine de 22mm. La découpe d’un des montants puis du second a permis de se faire une première idée.

Capture d e cran 2021 12 12 a 13 03 54

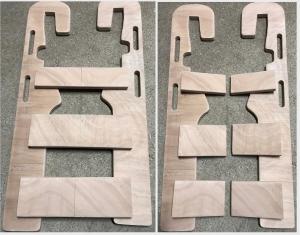

L’emplacement des marches a été indiqué sur les montants, puis elles ont été découpées.

Capture d e cran 2021 12 12 a 13 03 54 copie

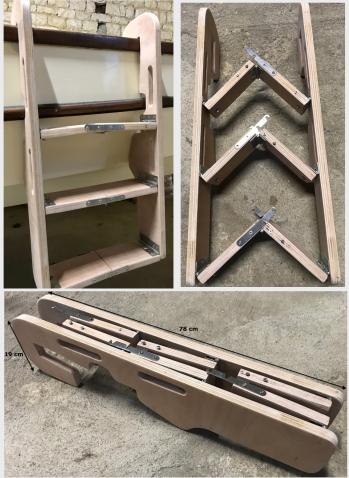

L’ensemble a été réuni par des charnières-vis-boulons inox.

Afin de s’assurer de la solidité des marches, des plaques inox ont été fixées sur les champs des marches.

Capture d e cran 2021 12 12 a 16 07 49

Premier test : l’échelle supporte bien mes 75 kg sans problème.

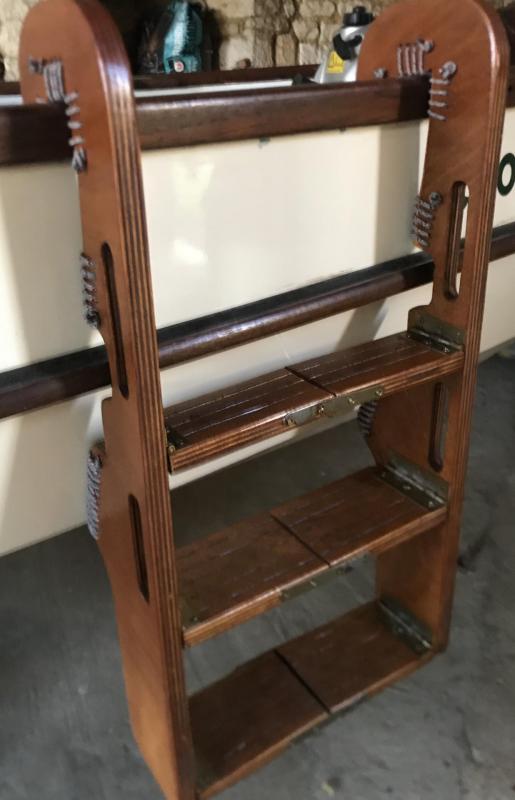

Derniers bricolages de finition : l’échelle est huilée, du cordage est placé au niveau des points de contact afin de ne pas abimer la coque ou le plat bord.

Tempimaged4bmi0A noter: la prise de côte sur le franc bord a été réalisée de manière empirique, à l’œil.

Après coup, l’utilisation d’un « copieur de contour » (en vente dans les magasins de bricolage courants) aurait été judicieuse car aurait permis une adaptation plus fine de l’échelle aux formes de la coque…
