Voile au tiers : le tire-vergue

Le 08/02/2017

Dans Voile au tiers

par Ross Lillistone

La littérature a propos de la voile au tiers moderne est assez pauvre en langue française . Pour la rendre plus accessible à beaucoup, nous avons traduit de l’anglais une page de l’architecte naval australien Ross Lillistone qui propose sur son catalogue quelques jolis voilavirons.
Ce texte est tiré, avec l’accord chaleureux de l’auteur, de son blog  dont
on trouvera l’original encliquant ici .

« En ce qui concerne la méthode pour améliorer la performance d’une voile-au-tiers lorsqu’on navigue au près, une piste se trouve dans la disposition de la voile sur une jonque chinoise.

Junk rig 002 302x400

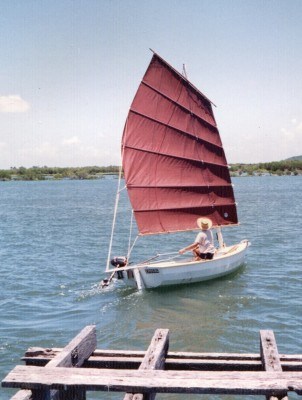

image : “Mon vieux bateau, qui est encore sous voile après 45 ans, portait ici sa voile au tiers chinoise en 1990 environ” (Ross Lillistone)

Le système que j’utilise pour améliorer les performances d’une voile à corne est un tire-vergue très simple qui s’accroche à la tête de l’espar. Ce système de hale-bas peut également être utilisé efficacement avec toutes les variétés de voile au tiers, à livarde, etc.
La plupart des gens sont familiers des hale-bas de bôme, mais le hale-bas que je montre ici s’accroche en haut de la voile, et contrairement au hale-bas de bôme, il est très légèrement chargé, nécessitant seulement une légère corde. Ce ne est pas une idée de moi -des hale-bas de ce genre ont été en usage au cours des siècles- cependant, je soupçonne que ma méthode de réglage du gréement est nouvelle.

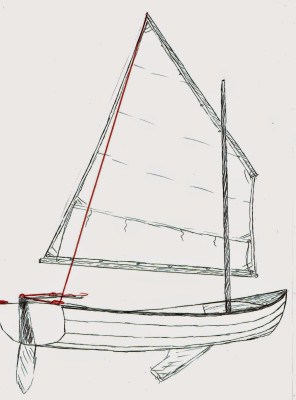

Dans le dessin ci-dessous, j’ai montré un petit bateau avec une voile-au-tiers bômée à l’allure de près, tribord amure.
Par souci de clarté, je n’ai pas dessiné l’écoute de grand-voile.
Le tire-vergue est tout simplement une cordelette de 3 mm (1/8″) de VB-cord fixée à la tête de l’espar. Dans le cas d’un gréement à livarde, le tire-vergue s’attache à l’extrémité supérieure de la livarde, ou à l’extrémité extérieure du pic pour un gréement aurique.
J’ai dessiné le tire-vergue en rouge ; on voit qu’il descend jusqu’à un taquet « gueule de raie » fixé sur le côté au vent du tableau arrière, le cordage coulisse à travers un simple passe-câble sur la tête de safran, puis suit la barre jusqu’à un petit taquet-sifflet ou un taquet-coinceur situé dans une position idéale pour permettre le réglage. Il y a très peu de charge sur le tire-vergue, et il est rapide et facile à régler.

Phoenix schéma d'un tire-vergue

image : schéma du hale-bas de vergue

Le tire-vergue est conduit sur le côté au vent de telle sorte que l’angle qu’il fait en haut n’est pas trop aigu, augmentant ainsi l’avantage mécanique. Au virement de bord il y a aucune manipulation nécessaire, parce que le tire-vergue glisse sous l’ergot du taquet de son propre chef quand la voile change de bord. Quand le virement est achevé et que le bateau s’est installé sur la nouvelle amure, c’est simple pour le barreur d’attraper le tire-vergue qui flotte selon une jolie courbe de la tête de la voile vers le le gouvernail, et de le glisser sous le taquet « gueule de raie » de ce qui est devenu le nouveau côté au vent du tableau.





Pour naviguer dans la brise, ce simple tire-vergue permet d’ajuster la torsion dans la voile, de la bôme à la vergue (ou à la livarde ou au pic), améliorant considérablement la performance si l’équipage sait ce qu’il fait. Certains vous diront que vous devriez avoir de la torsion dans une voile qui prenne en compte le « gradient de vent ».Gueul de raie Eh bien, les tests empiriques en vraie grandeur ont montré qu’une telle chose peut avoir de la valeur à de très faibles vitesses de vent, mais une fois que le vent dépasse 6 nœuds, vous êtes mieux avec la torsion minimum. Voile vent arrière, le même tire-vergue peut être utilisé pour empêcher l’espar d’aller au-delà de 90 degrés de la ligne médiane de la coque (70 ou 80 degrés est préférable), évitant ainsi le ‘rouleau de la mort redouté’ [tout au moins avec une voile sans bôme; ndt].»

image : un taquet "gueule de raie"

Commentaires :
On notera que la bôme ne doit pas dépasser le tableau arrière, ce qui rend le système impossible à installer par exemple sur un Monotype d’Arcachon. On rapprochera ce système de la ‘burina’ des bateaux vénitiens, qui bien qu’agissant sur l’autre extrémité de la vergue semble avoir un rôle similaire.
On peut supposer a priori, que le tire-vergue en contrepartie, diminue la capacité de la voile à absorber spontanément les surventes.
