"Foils" et gréement au tiers

Le 14/11/2019

Dans Des bateaux

Texte  : Danilus Photos et vidéo issues du site de Michael Storer

Attention! Ça décoiffe!

Michael Storer, l'architecte du bien connu Goat Island Skiff, s'intéresse tout à la fois aux performances des voiles au tiers (bômée) et aux foils, des Moths aux IMOCA. Il lance un mouvement de mise en commun des innovations en matière de foils sur des caisses à savon, propulsées par des voiles au tiers. Comme il l'écrit, si ça marche avec ce bateau, ça marchera sur tous.

La recherche actuelle ne porte pas sur des foils permettant de s'élever au dessus de l'eau, mais des foils qui diminuent la gite, évitant de recourir à des rappels durs aux abdominaux où à des planches en porte à faux.

Pour comprendre la problématique, regardez cette video d'un OZ Goose, cette boite à sandalettes plates (grande pointure) munie d'une voile.

2023 Les vidéos ne sont plus disponibles sur Youtube



Ozgoose rappel 1 Cette OZ goose était auparavant affublée de barres de rappel. Les foils ont rendu leur usage inutile, car au fur et à mesure que la vitesse augmente, le foil sous le vent agit comme une aile et le barreur peut rentrer tranquillement dans le bateau au lieu de se pencher désespéremment en dehors. C'est contre intuitif mais ça marche. Le foil n'agit pas comme un flotteur de trimaran qui empêche la coque de s'enfoncer, mais il se crée un courant porteur sous le foil qui soulève le bateau et qui augmente avec la vitesse.

A titre de comparaison vous pouvez regarder cette video du même bateau sans foil :

2023 Les vidéos ne sont plus disponibles sur Youtube

et les premiers essais avec foils : https://www.youtube.com/watch?v=UnPz9hd0dws

La force ascensionnelle de l'aile aquatique augmente avec la vitesse, aussi voit-on, comme sur la video du Q17 en test sur le lac de Garde,  les équipages commencer la navigation en position de rappel puis se recentrer à l'intérieur du bateau au lieu de se pencher de plus en plus et de plus en plus loin pour résister à la force de chavirage. Avec un foil de stabilité c'est même l'inverse qu'il faut craindre : faute de recentrer le poids dans le bateau on risque le chavirage à l'envers, la poussée de l'aile s'ajoutant au poids de l'équipage au rappel, et c'est la culbute. Renversant non?

Michael Storer, très au fait des recherches, propose un modèle ultra simple de foils stabilisateurs, à construire avec du bois, de la fibre de verre et de l'epoxy, pour pas cher, remarquant que les progrès décisifs dans les Moths à foils furent faits avec de tels matériaux et que la fibre de carbone et autres sophistications ruineuses ne sont venues que plus tard.

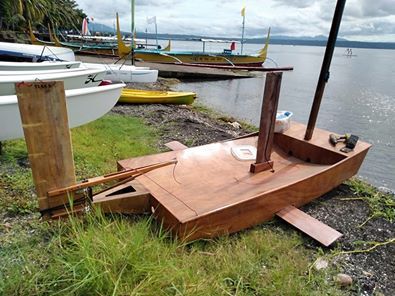

Duck a foilsLe bateau qui sert pour l'expérimentation est dans la lignée des 8 pieds OZ-racer, eux mêmes dérivés des Puddle Duck Racer. Les OZ Racer, très toilés, sont généralement équipés de voiles au tiers bômées, offrant  de très bonnes performances pour un cout modéré ; le foiler n'échappe pas à la règle du moindre prix, une boite, une dérive et un safran tout à la fois simples et très étudiés, une voile au tiers puissante, et des foils horizontaux aussi naturellement faits de contre-plaqué, renforcé de fibre de verre et d'époxy, techniques bien connues des constructeurs amateurs de voilavirons.

Dans un article très récent, Michael Storer indique comment construire un Duck à foil afin de partager des infos en partant d'une base commune rudimentaire. Les premiers essais paraissent conclants, ce qui laisse augurer des progrès décisifs quant on appliquera les résultats pour améliorer la stabilité des canots ordinaires et pourquoi pas tout particulièrement les canoés à voile, qui présentent l'avantage d'être légers, de pouvoir se fixer sur une galerie de toit de voiture ( évitant la remorque quelquefois difficile à garer), manipulables aisément par une personne seule, et suffisamment polyvalents pour pouvoir naviguer sur des plans d'eau divers dans des conditions météos variées.

note surdanilusienne : en réponse à une question quant à l'adaptation des foils sur un canoé genre Viola, Michael Storer répond : "Ceci est une approche judicieuse pour les navires minces comme le Viola - un seul foil latéral horizontal pour augmenter le moment de redressement. Mais je n'en sais pas assez pour l'instant pour implémenter une solution . Ce serait un coup dans le noir [traduction littérale :-) ].



Osez "naviguer autrement" et suivez cette aventure : https://www.storerboatplans.com/faq-info-about-materials-and-methods/build-hydrofoil-stabilised-dinghy-shared-specification/

***
